Cara Menambahkan Mikrotik Ke PNET Lab

Created by Darmawan Gautama, Modified on Mon, 15 Jan at 1:08 PM by Darmawan Gautama

Halo, setelah kita mempelajari cara menginstall PNET Lab pada VMWare kali ini kita akan mencoba untuk menambahkan Mikrotik Router pada PNET Lab. Caranya adalah dengan mengupload CHR File Mikrotik ke PNET Lab itu sendiri.

Lalu bagaimana melakukannya, simak artikel kali ini.

Mengimport CHR Mikrotik Ke PNET Lab

Sebelum mulai mengimport CHR Mikrotik ke PNET Lab, kamu harus mendownload File CHR nya dulu. Dan juga pastikan PNET Lab kalian sudah berfungsi dan siap untuk digunakan. Kita juga membutuhkan software yang bernama Win-SCP untuk mengakses direktori PNET Lab, shilakan klik link dibawah untuk mendownload Win-SCP. Lalu Install seperti biasa.

Setelah selesai mendownload CHR Mikrotik, ekstrak file nya.

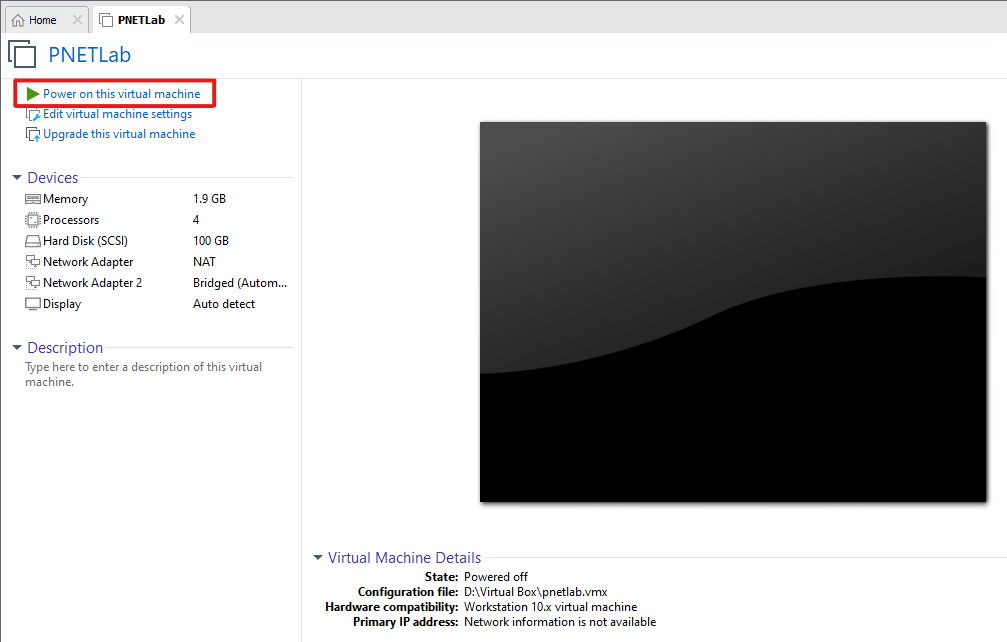

  • Pertama, buka VMWare dan jalankan PNET Lab.

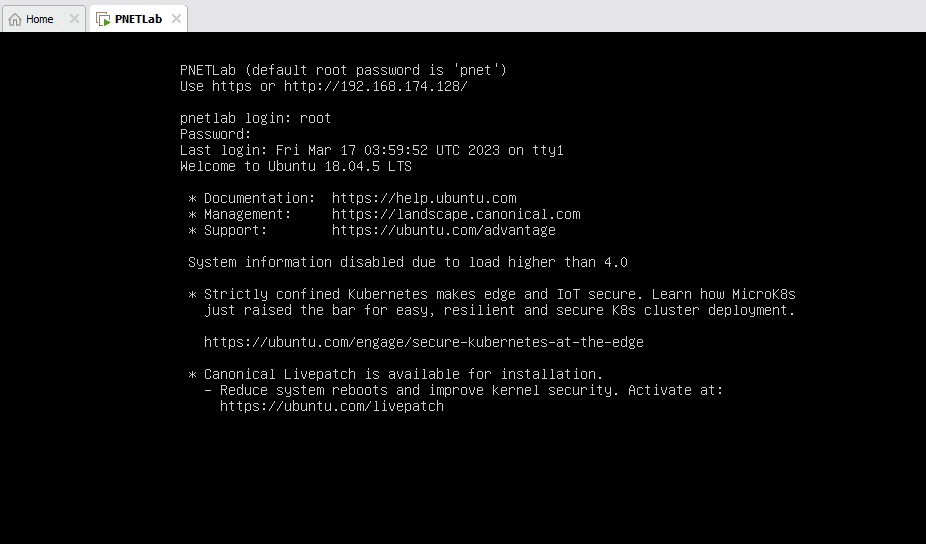

Tunggu hingga booting selesai, lalu login sebagai root seperti biasa. (Default root password = pnet)

Mengupload CHR CHR Mikrotik Via Win SCP

  • Selanjutnya buka aplikasi Win SCP yang sudah di install.

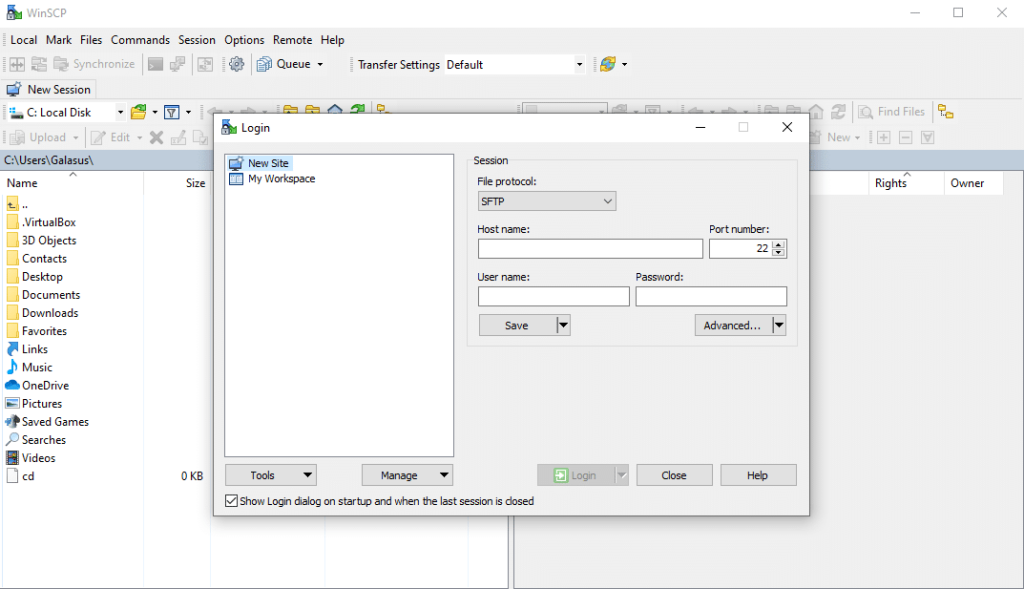

Ketika dibuka, maka tampilan Win SCP akan seperti ini.

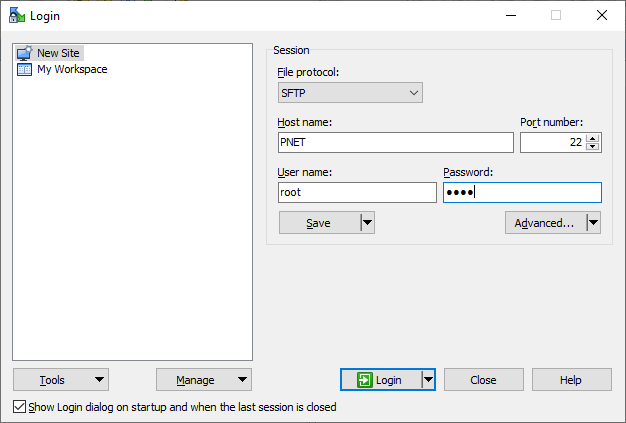

  • Selanjutnya login menggunakan root PNET Lab, dan masukkan Host Name.
setelah login berhasil, tampilannya akan berubah menjadi seperti dibawah ini
Di sebelah kanan adalah direktori yang ada pada komputer kita, sedangkan yang disebelah kiri adalah direktori milik PNET Lab.

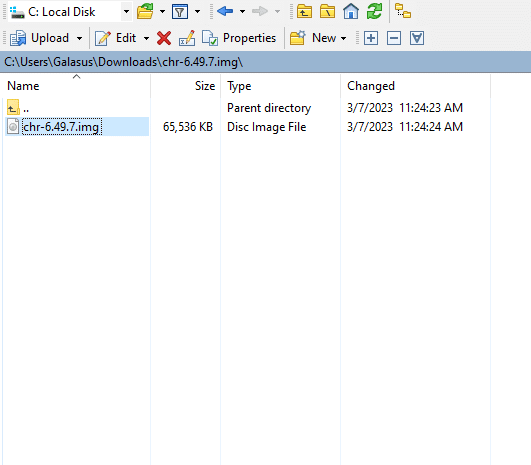

  • Untuk mengupload file CHR ke PNET Lab, kita temukan dulu dimana file CHR yang sudah kita ekstrak tadi.

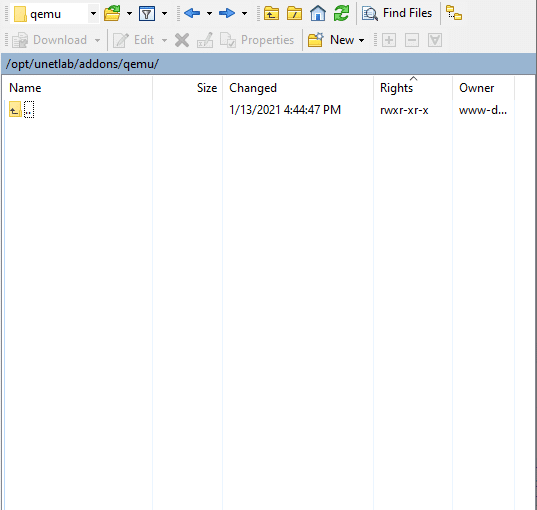

  • Lalu pada direktori PNET Lab, keluar dari folder root lalu pergi ke folder /opt/unetlab/addons/qemu

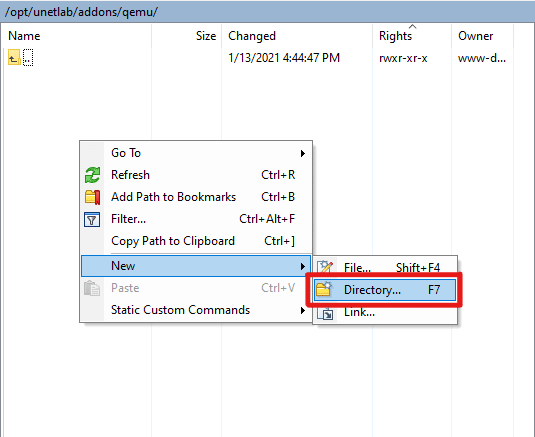

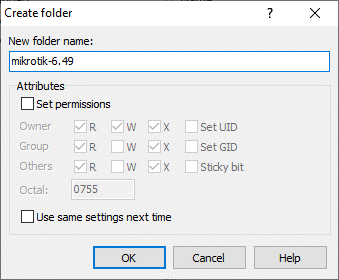

  • setelah itu buat direktori baru untuk meletakkan CHR Mikrotik. Klik kanan, New, lalu pilih Directory.
Beri nama sesuai dengan versi CHR File yang di download, lalu klik OK.
Lalu klik dua kali pada folder mikrotik-6.49 untuk masuk ke folder.

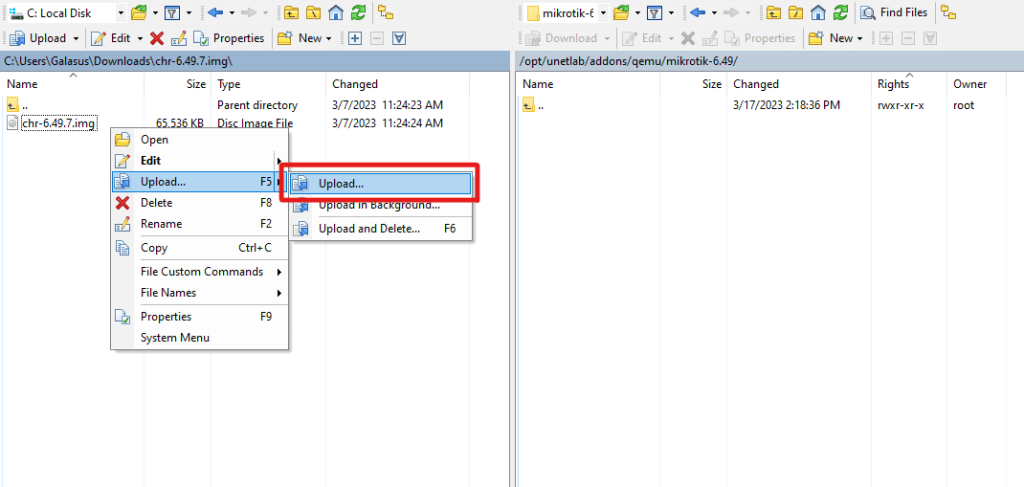

  • Selanjutnya, kita hanya tinggal perlu mengupload CHR file nya ke direktori Mikrotik tersebut. Klik kanan pada CHR File, lalu pilih Upload.

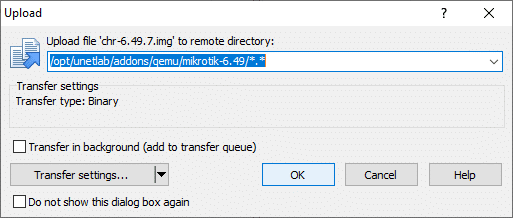

Klik OK.

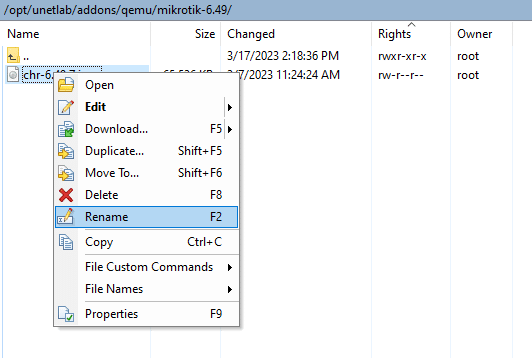

  • Jika sudah, perlu mengganti CHR File yang sudah di upload menjadi hda.qcow2 supaya bisa dibaca oleh PNET Lab. Sebetulnya CHR File dan hda.qcow2 ini sama saja, jadi kita hanya perlu mengganti namanya.

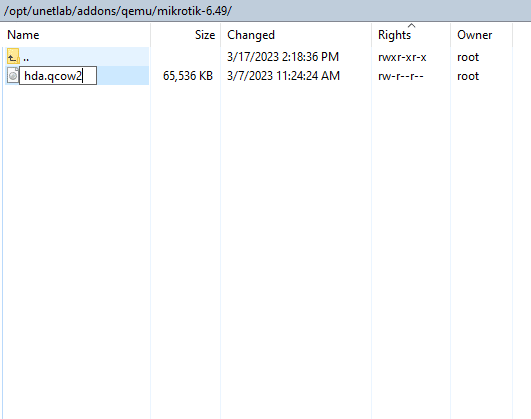

Ganti menjadi

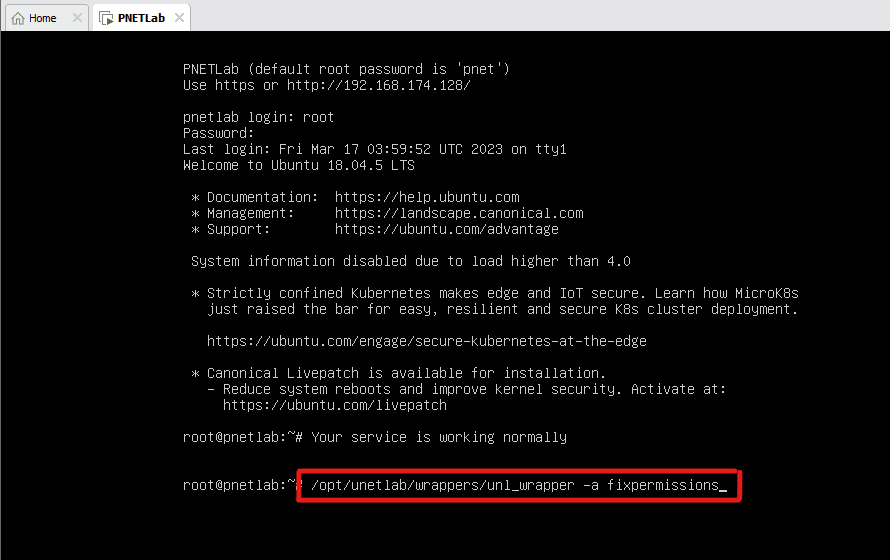

  • Selanjutnya kembali ke VMWare, dan gunakan perintah sebagai berikut untuk reload supaya PNET Lab bisa mengenali Direktori dan File yang baru saja kita tambahkan.
/opt/unetlab/wrappers/unl_wrapper -a fixpermissions
  • Selanjutnya kita tinggal masuk ke PNET Lab melalui Browser, dengan cara mengetikkan IP addres PNET Lab. (IP Address saya disini masih sama dengan sebelumnya yaitu 192.168.174.128)

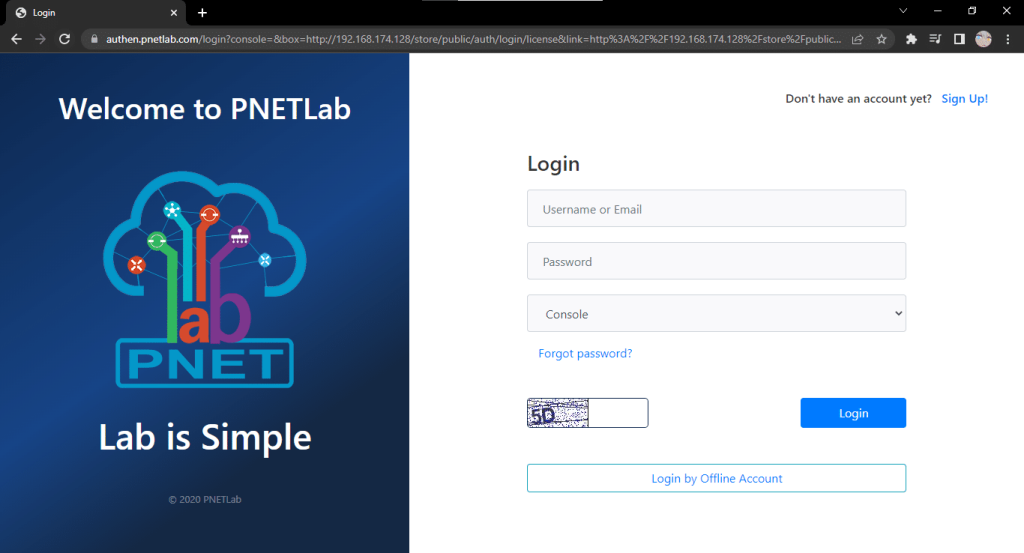

Kamu akan dialihkan ke halaman login ini. Masukan Username atau Email dan password yang sudah kamu buat sebelumnya.

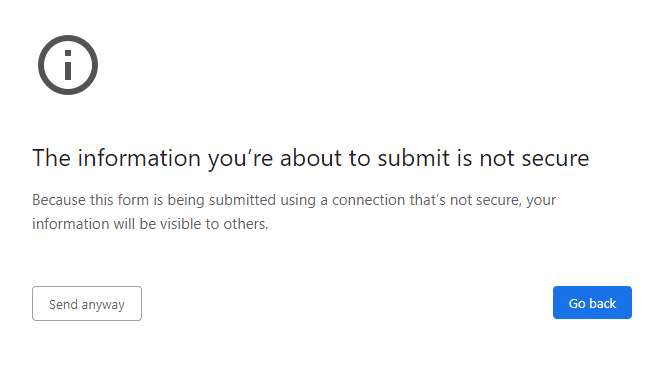

Jika muncul seperti ini, klik saja Send anyway.

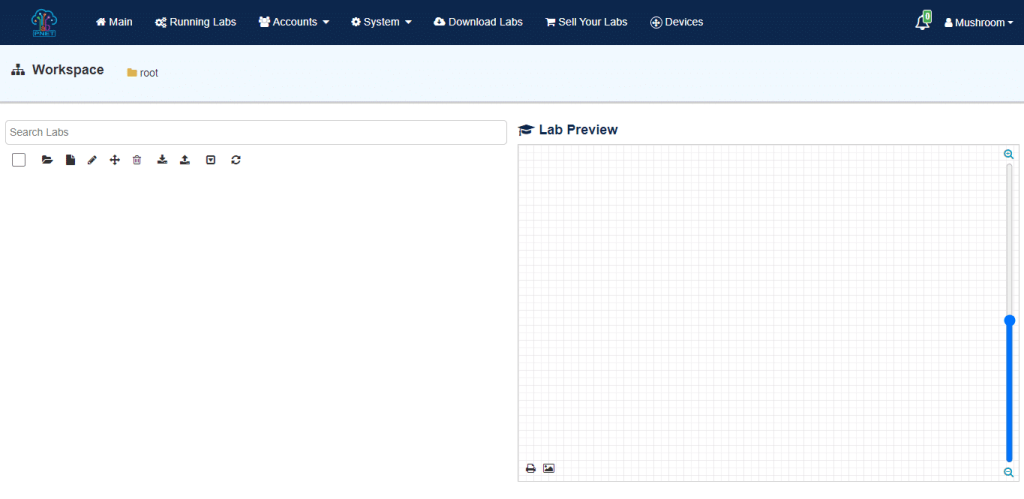

  • Jika berhasil login, maka kamu akan masuk ke PNET Lab

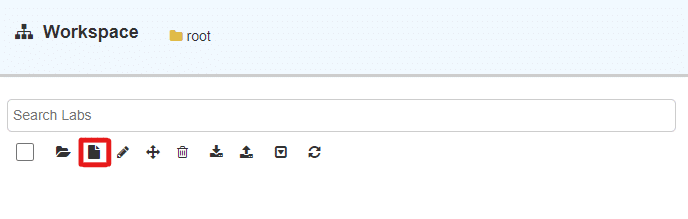

  • Lalu untuk mengecek apakah Mikrotik sudah ditambahkan atau belum, kita harus membuat Lab Session. Klik pada simbol File di pojok kiri atas.

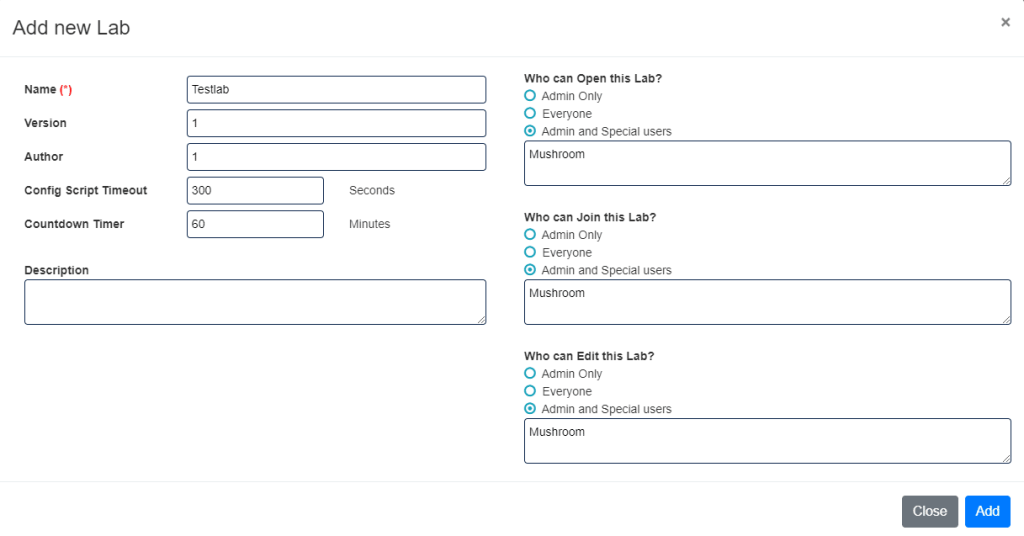

  • Beri nama pada Lab, contoh Testlab, lalu klik Add.

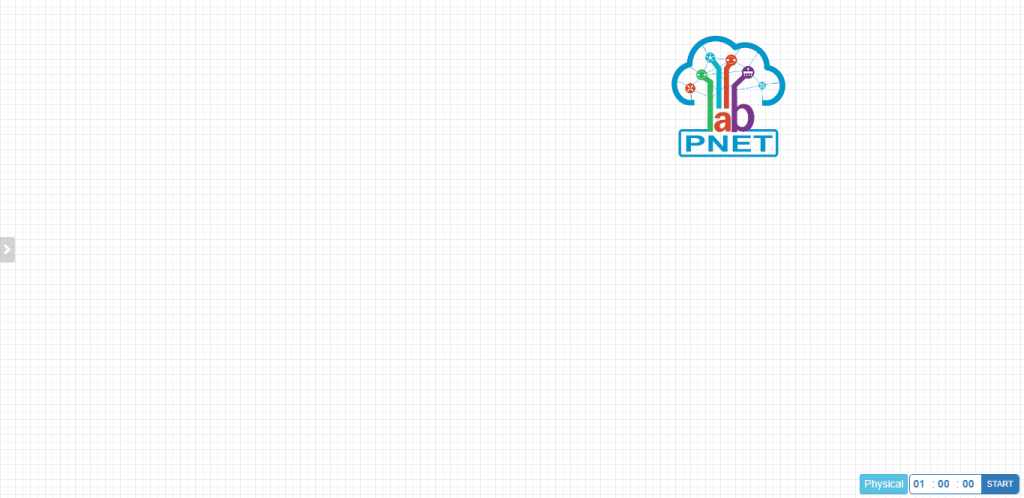

  • Jika sudah maka tampilannya akan kosong. Tapi jangan khawatir, itu berarti kita sudah berada di dalam Lab yang tadi kita buat.

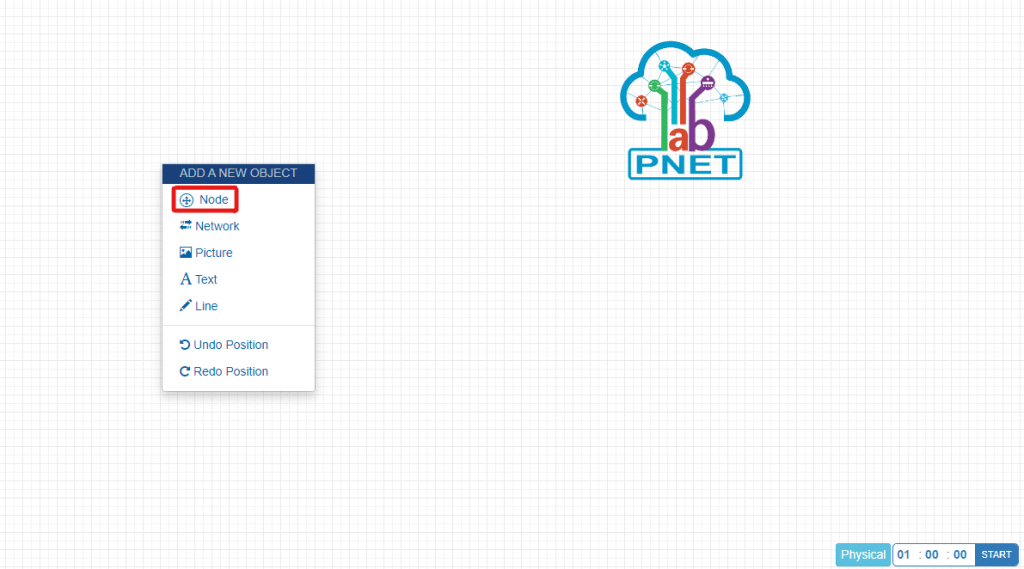

Untuk menambahkan perangkat, cukup klik kanan dan pilih Node.

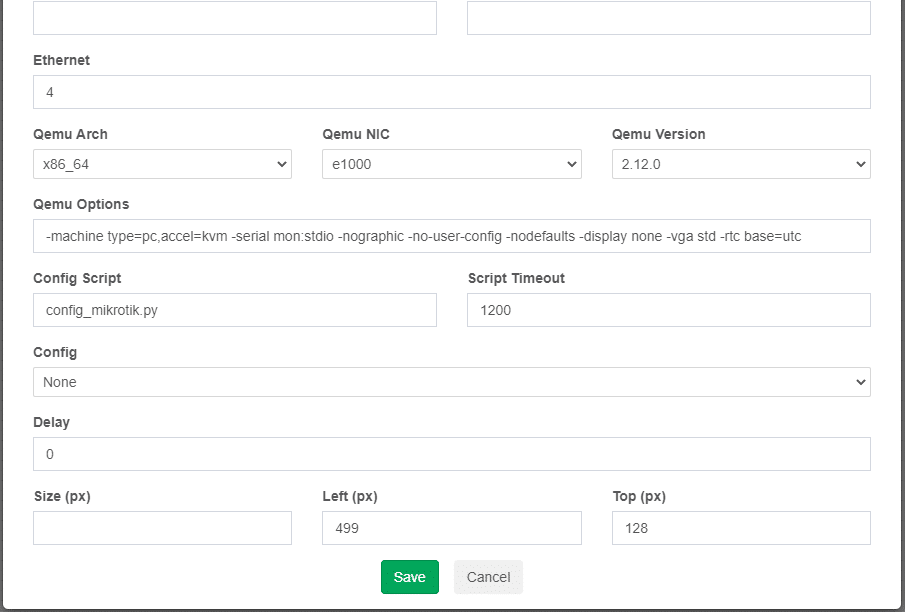

  • Nah, Mikrotik sudah bisa ditambahkan ke Lab! Selanjutnya tinggal pilih Mikrotik, dan lakukan beberapa konfigurasi didalamnya. Jika sudah, scroll ke bawah, lalu klik Save.
  • Mikrotik sudah di tambahkan. Untuk memeriksa apakah Mikrotik sudah jalan atau belum cukup mengarahkan mouse ke perangkat Mikrotik lalu klik pada simbol Segitiga/Start diatasnya.

Jika simbol persegi berwarna merah berubah menjadi segitiga hijau, maka artinya perangkat Mikrotik sudah bisa berjalan.

Nah, itulah kira-kira caranya menambahkan Mikrotik ke dalam PNET Lab. Setelah ini, kamu bisa melakukan berbagai simulasi jaringan, topologi, dan hal-hal terkait jaringan lainnya.

Sekian dari saya pada artikel kali ini! Tulis komentar, dan memberi rating pada artikel ini akan sangat membantu. Sampai jumpa di artikel selanjutnya.
